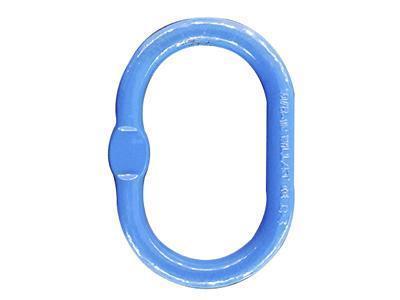

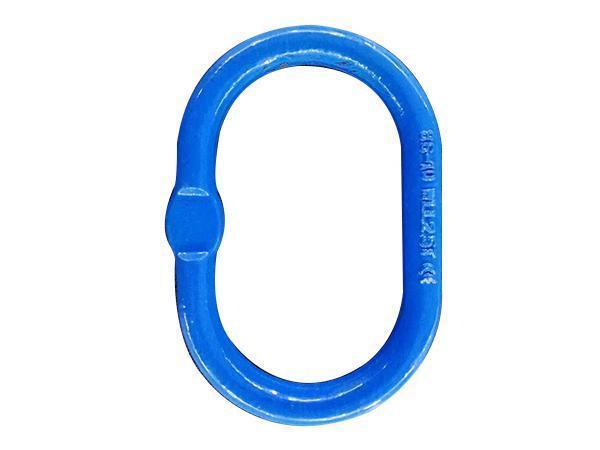

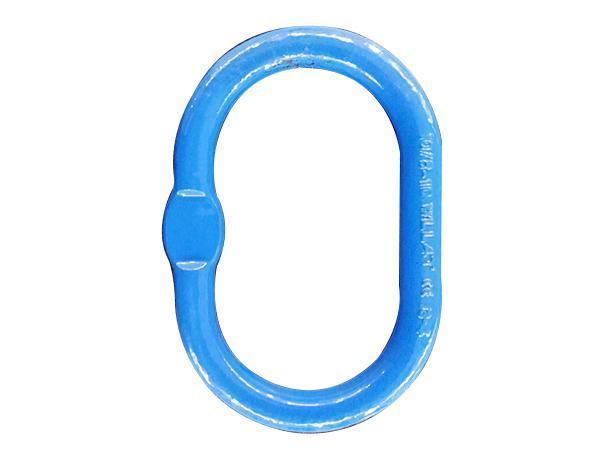

Eslabón maestro de acero aleado

La carga máxima es 4 veces el límite de carga de trabajo.
Para el tipo 8-SLR1011-13 a 8-SLR1011-36, habrá prensado sólo con pedido anticipado.
Para el tipo 8-SLR1011-45 a 8-SLR1011-50: no habrá prensado.
El prensado se usa con el ESLABÓN OMEGA SLR1027-G100.

Características
● Está forjado con acero aleado especial de alta intensidad y alta dureza, y luego es tratado con calor;
● Se puede unir a cadenas G100.
● El rendimiento se incrementa a un 25% en comparación con los productos G80.
● Cada pieza de trabajo debe pasar la prueba a 2,5 veces el límite de carga de trabajo.
● Debemos realizar una muestra y 20000 veces de pruebas de fatiga;
● Debemos realizar pruebas de muestreo y rupturas estrictas para cada lote de productos;
● Debemos realizar el 100% de detección de defectos de polvo magnética.
● Tratamiento de superficie: rocío de plástico.
● Código de color: Azul RAL5015.
● Todos los tamaños se forjan.

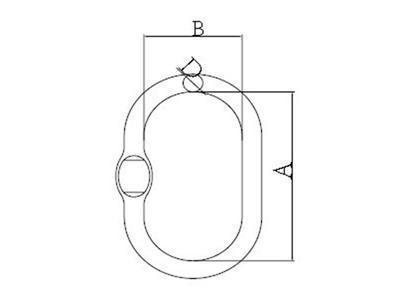

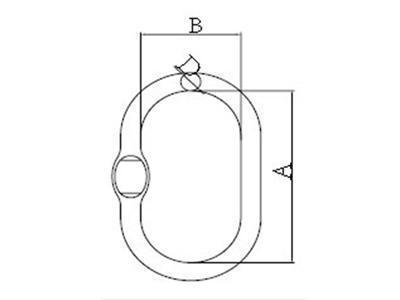

ESLABÓN MAESTRO SLR1011

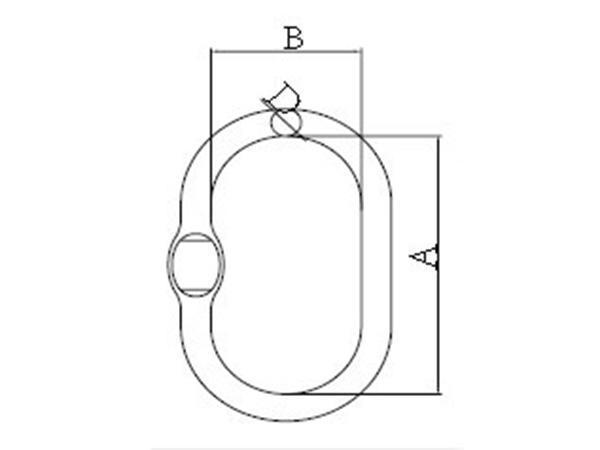

Parámetros (Unidad: mm)
Código de artículo Diámetro de la cadena G100 mm Peso(kg) Límite de carga de funcionamiento(t) Dimensiones (mm)
1 eslinga tipo leg 2 eslinga tipo leg A B D
8-SLR1011-13 6+7 6 0.34 2.3 110 60 13
8-SLR1011-16 8 7 0.53 3.5 110 60 16
8-SLR1011-18 10 8 0.86 5 135 75 18
8-SLR1011-23 13 10 1.6 7.6 160 90 23
8-SLR1011-27 16 13 2.46 10 180 100 27
8-SLR1011-33 19 16 4.14 14 200 110 33
8-SLR1011-36 22 19 6.22 25.1 260 140 36
8-SLR1011-45 26 22 12.85 30.8 340 180 45
8-SLR1011-50 32 26 16.22 40 350 190 50

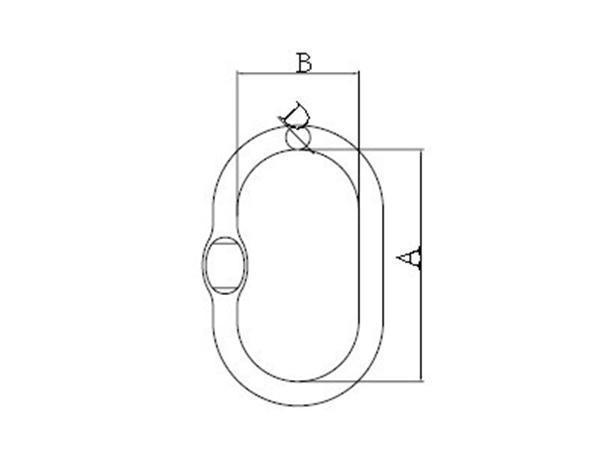

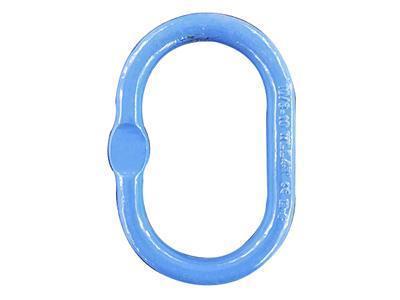

ESLABÓN MAESTRO SLR1013

● Todos los tamaños están forjados.
● Gran longitud interna.

Parámetros (Unidad: mm)
Código de artículo Diámetro de la cadena G100 mm Peso Límite de carga de funcionamiento(t) Dimensiones (mm)
1 eslinga tipo leg
A B D
8-SLR1013-86 6/8 6 0.4 2.5 120 70 14
8-SLR1013-108 10 8 0.8 4 140 80 17
8-SLR1013-1310 13 10 1.5 7.5 160 95 22
8-SLR1013-1613 16 13 2.5 10 190 110 28
8-SLR1013-2016 19/20 16 5.2 17 240 140 34
8-SLR1013-2220 22/26 20/22 7.7 28 250 150 42

La carga máxima es 4 veces el límite de carga de trabajo.
Todos los tamaños: habrá prensado con previo aviso.
El prensado se utiliza con eslabones Omega SLR1027-G100.

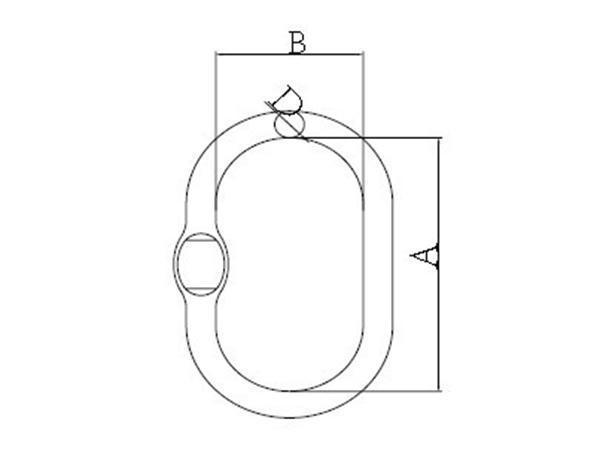

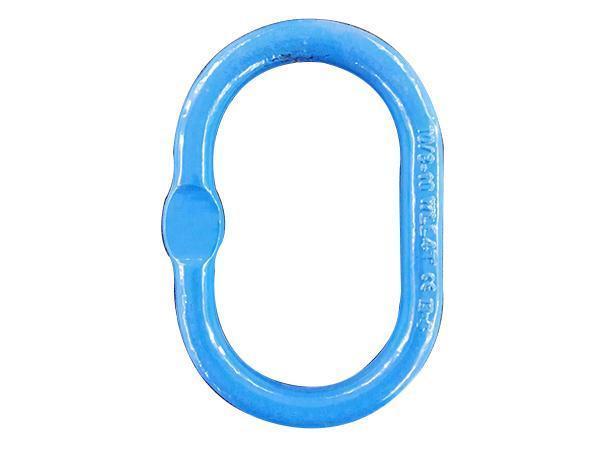

ESLABÓN MAESTRP ULTRA GRANDE G100 SLR1014

● Se forjan todos los tamaños.
● Dimensiones ultra largas (gran ancho interior y gran longitud interior).

Parámetros (Unidad: mm)
Código de artículo Diámetro de la cadena G100 mm Peso Límite de carga de funcionamiento(t) Dimensiones (mm)
1 eslinga tipo leg
A B D
8-SLR1014-108 8/10 8 3.7 4 340 180 25
8-SLR1014-1310 13 10 4.7 6.7 340 180 28
8-SLR1014-1613 16 13 7.1 10 340 180 34
8-SLR1014-2016 20 16 8.9 16 340 180 42

La carga máxima es 4 veces el límite de carga de trabajo.
Todos los tamaños: habrá prensado con previo aviso.
El prensado se utiliza con ESLABONES OMEGA SLR1027-G100.

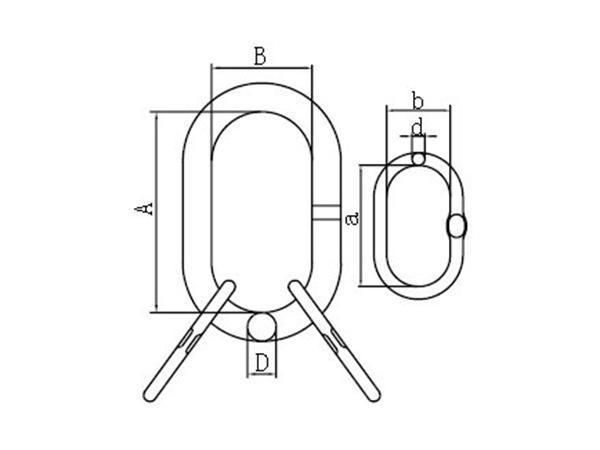

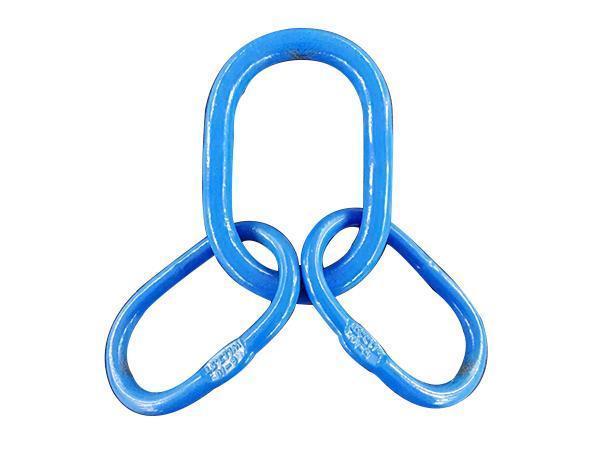

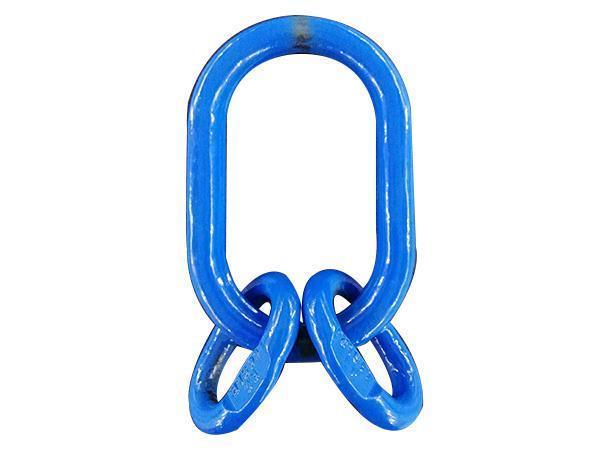

ENSAMBLAJE DE ESLABÓN MAESTRO SLR1012-G100

● Todos los tamaños: el anillo principal está forjado y el anillo secundario se encuentra soldado.
● En conformidad con la norma EN1677-4.

Parámetros (Unidad: mm)
Código de artículo Diámetro de la cadena G100 mm Peso(kg) Límite de carga de funcionamiento(t) Dimensiones (mm)
Para eslingas tipo leg 3/4 A B D a b d
8-SLR1012-6 6MM 1.3 3 135 75 19 84 25 13
8-SLR1012-8 8MM 2.33 5.3 160 90 23 70 35 16.5
8-SLR1012-10 10MM 3.7 8 180 100 27 85 40 19
8-SLR1012-13 13MM 6.5 14 200 110 33 115 50 23
8-SLR1012-16 16MM 10.1 21.2 260 140 36 140 65 27
8-SLR1012-20 19/20MM 22.8 33.6 350 190 50 150 70 33
8-SLR1012-22 22MM 26 33.9 350 190 50 180 100 36

Todos los tamaños: habrá prensado con pedido anticipado.
El prensado se utiliza con eslabones Omega SLR1027-G100.

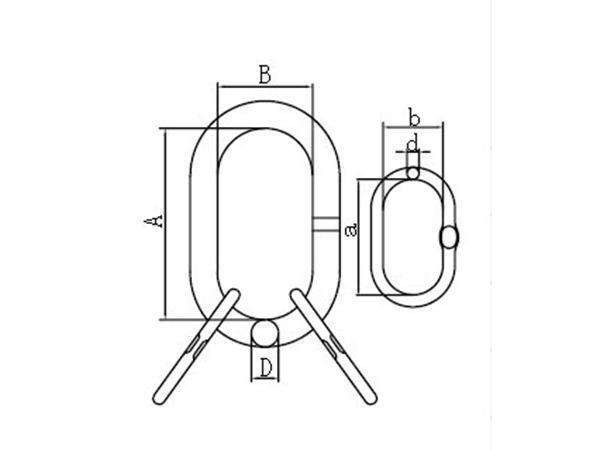

ENSAMBLAJE DE ESLABÓN MAESTRO SLR-1015-G100

● Todos los tamaños: el anillo principal está forjado y el anillo secundario se encuentra soldado.
● Anillo secundario más grande.

Parámetros (Unidad: mm)
Código del artículo Peso(kg) Límite de carga de funcionamiento (t) Carga de ruptura (t) Dimensiones (mm)
A B D a b d
10-SLR1015-06 1.8 3.5 14 150 90 19 120 70 14
10-SLR1015-08 3.0 5 20 160 95 22 140 80 17
10-SLR1015-10 6.5 11.5 46 200 120 30 160 95 22
10-SLR1015-13 15 17 68 250 150 40 200 120 30
10-SLR1015-16 23 28 112 300 200 50 200 120 32

Todos los tamaños: habrá prensado con pedido anticipado.
El prensado se utiliza con eslabones Omega SLR1027-G100.
